DesignWorkshop チュートリアル（ドーマー窓）

Part 1 -- マスモデル作成

この章では、切妻屋根に破風付きのドーマー窓つくる手順を説明します。ここで学んだことは建築モデルのディテールをつくるときに役立つでしょう。手順の説明には、かなりの言葉が必要になりますが、作業にかかる時間はそれほどでもありません（少なくとも何度か練習したあとには....）。

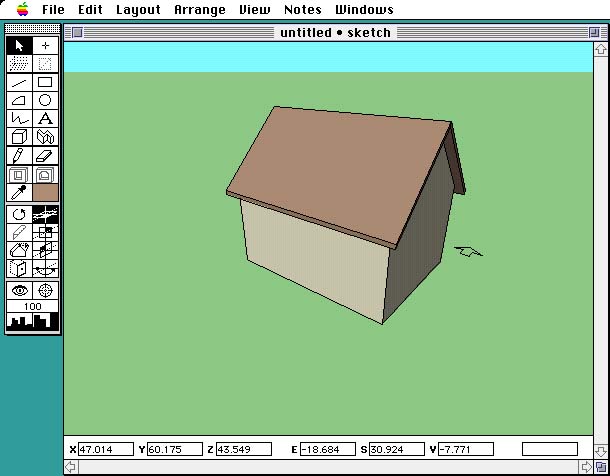

このチュートリアルはすでに建物のマスモデルができているものとして進めていきます。外壁と屋根をモデリングしておいてください。コテージのつくりかたを思い出しながらやれば大丈夫です。

1. 位置決めをしてから、ドーマー窓の壁部分として適当なサイズのブロックをつくってください。このチュートリアルでは、6フィート幅のドーマーをつくりましょう。ブロックが、屋根スラブを貫通して屋根裏に達するようにしてください。

ビューを変えて、正面と側面から見て、適切なブロックができたかどうか確かめてください。

2. 次に、ドーマー窓の屋根スラブとして、小さなブロックをつくり、傾けます（傾けるには、面ツールでもちあげる側の面を選択して上向きにドラッグすればできます）。このときドーマー窓の屋根の奥行きを、住宅の屋根にあたらないような長さにしてください。また、このチュートリアルでは屋根勾配を矩勾配（かねこうばい=45度）にしています。

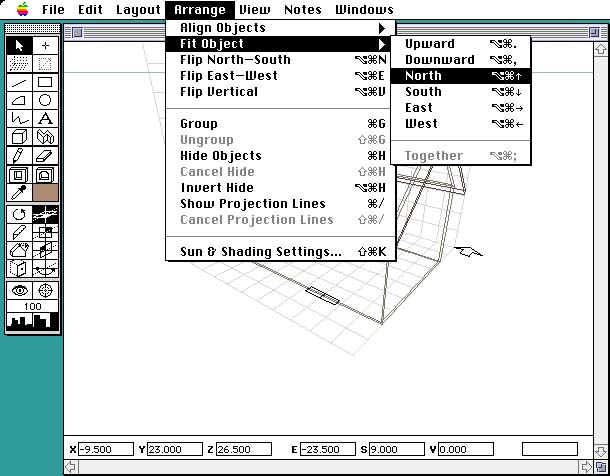

3.屋根に勾配がついたら、アレンジのオブジェクトの接合から北側を実行して、ドーマー窓の屋根を、住宅の屋根にくっつけてください。

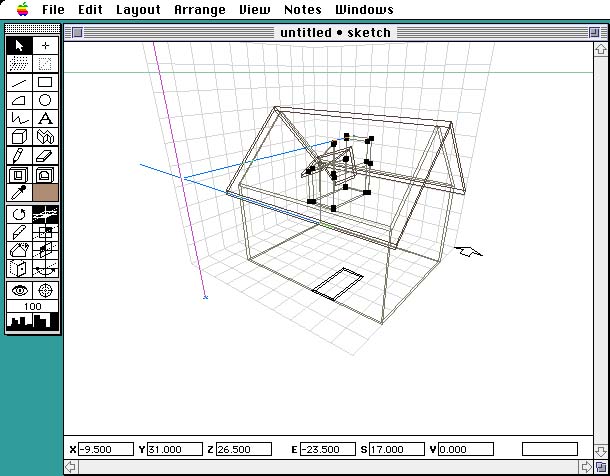

4. ドーマー窓の壁ブロックを選択して、壁作成（編集メニューにある）を実行します。厚さは適切に指定してください。

5. 壁が選択されている状態で、アレンジのオブジェクトの接合から上方を実行して、壁をドーマー窓の屋根にくっつけてください。

6. 上方へのオブジェクトの接合を行った後は、壁の一方の上端が屋根より上に飛び出しているので、トリムツールを使って余分な部分を切り取ります。

7. ドーマー窓の屋内側の壁は、もう必要ないので、選んで削除します。

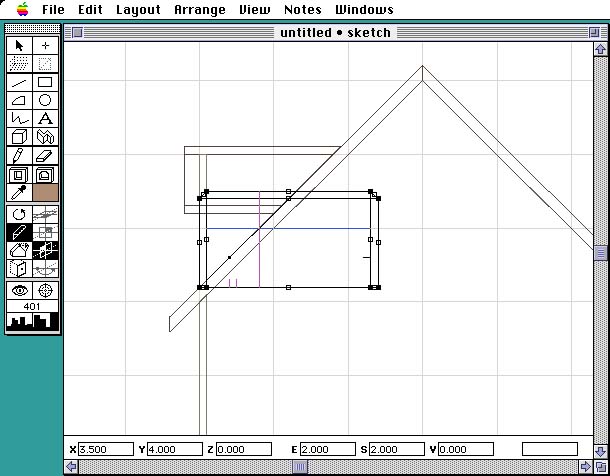

8. 側面からのビューに変更して、ドーマー窓の部分がよく見えるようにズームします。横側の壁を選び、トリムツールで住宅の屋根の表面に沿って切れ目を入れてください。屋内側の部分は不要なので選んで削除します。もう一方の壁にも同じ操作を行います。

9. これで、ドーマー窓の外観は完成です。
